法兰式多层次金属硬密封保温蝶阀概述：
BD343H-10/16/25/40C/P/R,BD643H-10/16/25/40C/P/R,BD943H-10/16/25/40C/P/R法兰式硬密封保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。
法兰式多层次金属硬密封保温蝶阀用途：
本系列硬密封蝶阀，广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
法兰式多层次金属硬密封保温蝶阀特点：
1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能及密封副磨损补偿性。
2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。
3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。
4、选用不同材料，无论在低温和高温、高压情况下，均具有优良的密封性能，而可以制造成双向密封型。
5、可根据用户要求提供多种传动装置．
6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。
法兰式多层次金属硬密封保温蝶阀尺寸：
公称通径
DN（mm）结构长度
（标准值）外形尺寸（参考值）连接尺寸（标准值）48-48参考重量
D1341H
（kg）
LHBDd343HBDd643HBDd943HPN0.6MPaPN1.6MPa
毫米mm英寸inch短Brief长LongH1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551401104-141651254-1817
6521/2112170115370180200625245725302502551601304-141851454-1820
803114180120380180200645245725652502551901504-182001608-1823
1004127190138420180200675355926002502552101704-182201808-1825
1255140200164460180200715355926402502552402008-182502108-1840
1506140210175555270280800355927053003152652258-182852408-2247
20081522302007604004258502501707753003153202808-183402958-2260
2501016525024383040042592525017094530031537533512-1836535012-2295
300121782702508954505601035450220107030031544039512-2244540012-22124
350141902902809504505601070450220114030031549044512-2250546016-22181
4001621631030511905355801190450220121030031554049516-2256551516-22260
4501822233035012555355801250650280133557571459555016-2261556516-26338
5002022935038013055355801290650280141557571464560020-2267062020-26360
6002426739044513405706601455850380160565681075570520-2678072520-26540
7002829243048015207505501585850380184465681086081024-2689584020-30580
80032318470530171075055017001250380204065681097592024-30101595024-30845
9003633051058018107505501965125038022557858631075102024-301115105024-331050
10004041055065019609007502015125038023807858631175112028-301230116028-331500
120048470630760225010009252250125038026407858631405134032-331455138028-362000
1400565307108502435100092528861630156036-361675159032-393000
16006460079010302780100092531561830176040-361915182036-424700
18007267087012303020110098034212045197044-392115202040-486500
20008076095013503270110098036852265218048-422325223044-488700

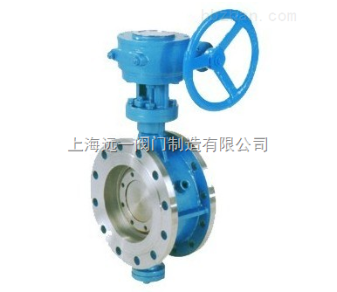

法兰式硬密封保温蝶阀BD343H-10C/16C/25/40
